新疆昌吉行车行吊厂家13253557957主营龙门吊、架桥机、行车行吊、冶金起重机，双梁起重机，桥式起重机，门式起重机，悬挂式起重机。
双梁桥式起重机的结构设计以“高刚性、低自重、耐疲劳”为核心目标，其稳定性分析贯穿静力、疲劳、局部屈曲与动态响应四个层次。新疆昌吉行车行吊销售厂家可归纳如下要点：
一、结构体系与传力路径

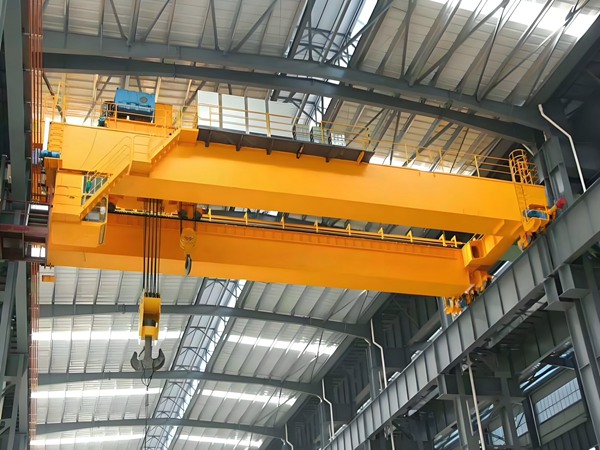

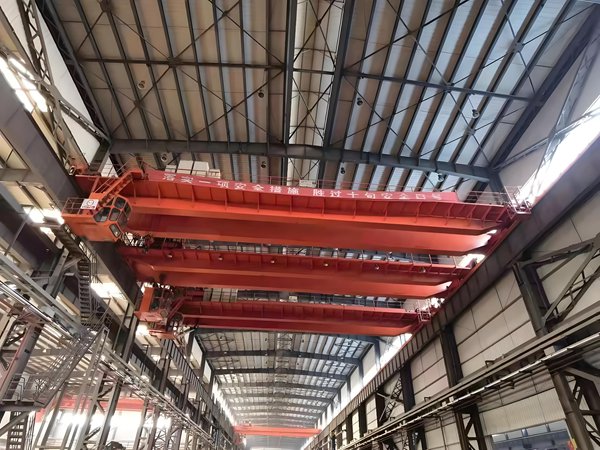

双梁框架：两根箱形主梁+端梁形成封闭桥架，把吊载通过小车轨道→主梁→端梁→大车车轮→厂房轨道逐级扩散，实现“双梁分担、整体抗扭”。
高锰钢轨道与激光校准：轨道直线度≤0.5 mm/m，使200 t级小车横向定位偏差控制在±2 mm，为精密装配提供物理基准。
材料升级：主梁采用Q355B～Q460E高强钢，屈服强度提升30 %，同等承载下板厚减薄8 %，自重降低10 %～15 %，直接减小轮压与厂房载荷。
二、稳定性分析四要素
整体强度与刚度
采用许用应力法+有限元法双轨校验：对QD150/50 t-45.3 m机型，原小车下挠工况最大应力212 MPa，超过许用值；通过加厚下盖板、优化隔板间距，最大应力降至165 MPa，降幅22 %。
静态挠度控制在L/1000～L/1200（L为跨度），远低于规范L/700，保证重载下弹性回弹量<3 mm。
局部稳定性
轨道侧腹板在轮压作用下易发生局部屈曲。原设计临界应力68.3 MPa，不满足85 MPa要求；通过增设纵向加劲肋，把高厚比由120降至95，临界应力提升至85.9 MPa。
对箱形梁翼缘与腹板焊缝进行超声波冲击（UIT）处理，残余拉应力下降60 %，疲劳裂纹萌生寿命提高2.3倍。
动态响应与减震
起升、大车、小车三级传动全部配置变频+双制动：主制动器提供80 %制动力矩，副制动器0.3 s内冗余抱闸，使65 t集装箱起升速度波动率<0.8 %。
小车急停冲击载荷降低40 %，钢丝绳摆幅±15 mm，显著抑制吊重摇摆。
疲劳寿命
按GB/T 3811设计循环2×10⁶次（A7级），关键焊缝采用全熔透+UT/MT双探伤；实测焊缝热点应力集中系数由2.1降至1.4，疲劳寿命由8年提升到15年。
三、优化趋势
轻量化拓扑：利用变密度法对主梁腹板开孔，减重7 %，最大应力仅增加3 %，实现材料最优分布。
智能监测：在跨中、1/4跨、端梁处布设光纤光栅应变片，实时识别应力突变与裂纹扩展，提前预警局部失稳。
数字孪生：将实测应力、温度、轮压数据回传模型，动态更新边界条件，实现“边服役、边校核”，把事后维修变为预测性维护。
新疆昌吉行车行吊生产厂家结论；双梁桥式起重机通过“双主梁+箱形截面+高强钢”奠定刚性基础，再以局部加劲、焊缝控应力、变频双制动、实时监测四层手段，系统解决强度、屈曲、疲劳与动态摆动问题，可在5–500 t、20–40 m跨度范围内保持毫米级定位、15年长寿命运行，满足现代制造对重载、高效、高可靠性的综合需求
