山东聊城龙门吊销售厂家港口龙门吊整体结构（七大核心系统）

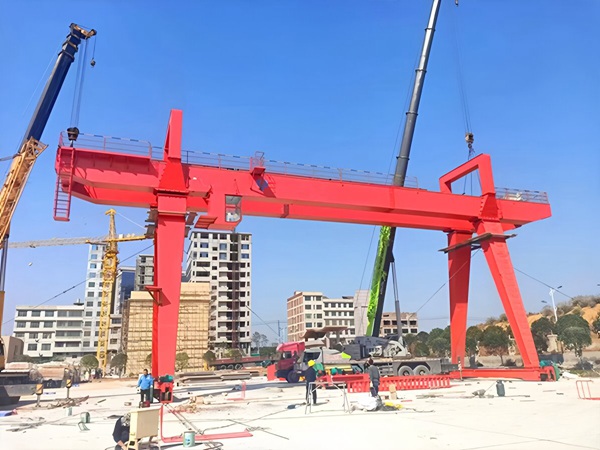

1. 门架金属结构（骨架，承载核心）
双主梁：主流为箱型双主梁（Q355/Q690 高强钢），跨度 30–60m，梁高 2–4m，腹板厚 12–20mm，内部横隔板每 2m 一道，抗弯抗扭强；少数为桁架梁，自重轻、风阻小。
支腿：左右刚性 / 柔性支腿，高度 15–30m，箱型或格构式；刚性支腿固定，柔性支腿适配温差变形，底部带液压均衡轮组，轨道压力均匀。
上下横梁：连接支腿与主梁，形成稳定门架，焊缝全探伤，确保重载无变形。
2. 起重小车系统（吊装核心）
车架：箱型结构，承载起升与运行机构，沿主梁顶面轨道横移。
起升机构：YZP 重载电机 + 硬齿面减速机 + 双联卷筒 + 钢丝绳（安全系数≥6）；起重量 40–500t，速度 0.5–15m/min，** 双制动器（机械 + 电磁）** 防溜钩。
小车运行机构：变频电机驱动四轮 / 八轮组，横移速度 20–40m/min，带防跑偏纠偏，精度 ±5mm/10m。
吊具：集装箱用伸缩式旋锁吊具（20ft/40ft 自动切换）；重载用锻造吊钩 + 扁担梁，配防脱装置。
3. 大车运行机构（移动核心）

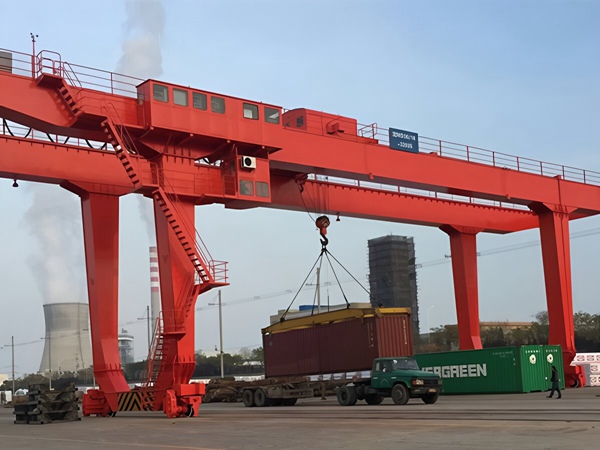

轨道式（RMG）：4–8 组钢轮（直径 500–800mm），沿港口重载轨道（QU80/QU100）纵移；变频同步驱动，速度 30–60m/min，带激光纠偏 + 防风锚定。

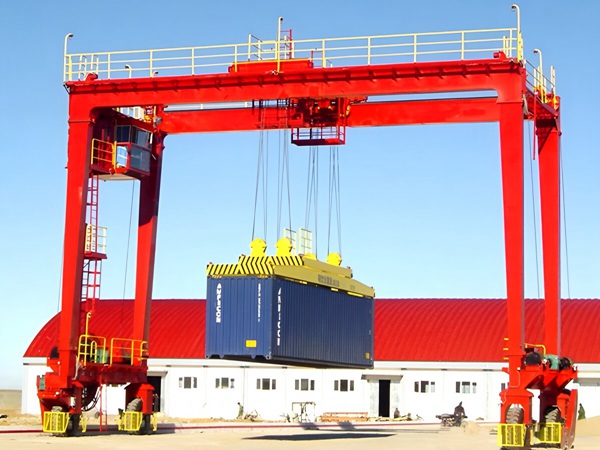

轮胎式（RTG）：大型橡胶轮胎（12–16 个），液压驱动 + 转向，无固定轨道，灵活转场；速度 20–40m/min，适合不规则堆场。
4. 液压系统（动力核心）
组成：高压泵站（25–31.5MPa）、顶升 / 伸缩 / 纠偏油缸、控制阀组、密封件。
功能：支腿调平、吊具伸缩 / 旋转、大车纠偏、防风锚定；同步精度≤1mm，防止结构扭曲。
5. 电气控制系统（大脑）
主控：PLC（西门子 / 三菱）+ 触摸屏，集中控制 + 故障自诊断，防护等级 IP54，适应港口潮湿盐雾环境。
驱动：全变频（起升 / 大车 / 小车），0–100Hz 无级变速，启动平稳、定位准、节能 30%+。
监控：实时监测载荷、应力、风速、油温、钢丝绳磨损；数据超限自动报警并停机，远程可监控。
操作：驾驶室（联动台）+ 无线遥控 + 半自动 / 全自动模式，适配不同作业需求。
6. 安全防护系统（安全屏障）
超载保护：高精度超载限制器，声光报警 + 断电，严禁超载。
限位保护：起升上下限位、小车横移限位、大车行程限位，二级限位切断动力。
制动保护：起升 / 大车 / 小车双制动器，断电自动制动，防溜钩、防滑移。
抗风防倾覆：风速仪（≥6 级锁定）、防风锚定装置、夹轨器；大车设防倾覆装置，确保大风安全。
其他：缓冲器、避雷装置、防雨罩、紧急停止按钮、视频监控全覆盖。
7. 供电系统
RMG：轨道侧滑触线 + 电缆卷筒，380V/6kV 高压供电，稳定可靠。
RTG：柴油发电机 + 电池组（混动）或高压电缆卷筒，兼顾灵活性与节能。
山东聊城龙门吊生产厂家总结：码头港口重型龙门吊是重载、高效、智能、安全的港口核心装备，通过双梁强构、三维运动、变频控制、安全冗余，实现集装箱与重型货物的高效装卸堆存；RMG 自动化高、RTG 灵活，重型通用龙门吊适配大件，选型需结合堆场规模、货物类型、作业频率。
