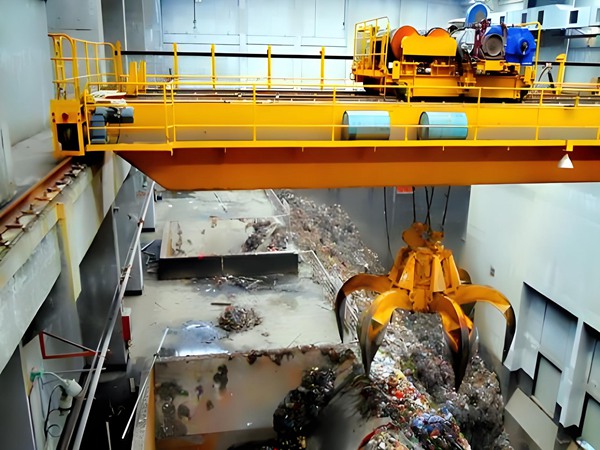

江西九江行车行吊销售厂家垃圾焚烧发电厂抓斗桥式起重机（垃圾吊）完整详解
执行标准：CJ/T 432-2013《生活垃圾焚烧厂垃圾抓斗起重机技术要求》、GB/T3811-2008 起重机设计规范，行业代号QZ 型双梁抓斗桥式起重机，是垃圾焚烧电厂核心供料设备，俗称垃圾吊。
一、核心工况与功能（区别普通抓斗行车）
1. 作业环境极端恶劣
垃圾池密闭空间，高湿、高腐蚀、硫化氢 / 氨气酸性气体、大量粉尘、温差大；24h 两班连续运行，全年几乎无停机，抓取垃圾冲击载荷大、频繁开闭抓斗、每分钟多次启停换向。
2. 四大核心作业功能
混料搅拌：新旧垃圾翻拌，加速脱水发酵，稳定焚烧热值；
堆料存储：将卸料门新鲜垃圾转运至坑内分区堆放，满足 3～5 天储备量；
炉前投料：精准抓取垃圾投入焚烧炉料斗，稳定炉温；
称重计量：实时统计投料量，统计日 / 月垃圾处理数据。
3. 运行特征
每小时循环抓取 30～80 次，频繁满载、冲击载荷大；两台垃圾吊一用一备，具备互防碰撞联锁。
二、整机工作级别（行业强制硬性要求）
1. 标准配置等级
小型间歇焚烧厂：A6（机构 M6）
主流标准化生活垃圾焚烧厂（24h 连续运行）：A7（机构 M7）
大型超大型垃圾焚烧、全自动无人值守：A8（机构 M8）
级别参数对比
A7 级（行业标配）
利用等级 U7、载荷状态 Q3 重载；年工作 3000～5000h，两班 16h 连续；总循环次数≥40 万次；长期 50%～90% 额定载荷，频繁满载冲击；整机全高疲劳设计。
A6 仅小型项目
单班 8h，循环频次低，不适合连续焚烧主线；严禁主线垃圾吊选用 A5 及以下。
对比前文 A5 龙门吊：A5 仅单班间歇使用，垃圾吊最低要求 A6，主流 A7，疲劳、散热、防腐配置全面高于 A5。
三、整机结构特点（专用防腐重载设计）
1. 金属桥架：双箱型双主梁结构
主梁材质 Q355B，腹板加厚，内部密集横向 / 纵向加劲肋，抗冲击、抗疲劳；
全焊缝熔透焊接，100% 无损探伤；整机重防腐工艺：喷砂除锈 + 环氧富锌底漆 + 中间漆 + 耐酸碱面漆，抵御垃圾池腐蚀性气体；
许用静挠度≤S/1000（S 为主梁跨度），远高于通用行车刚度标准；
端梁加厚箱型结构，大车车轮多轮均衡承载，降低轮压，轨道长期不变形。
2. 起重小车（双卷筒四绳防摆专用结构）
垃圾吊小车区别普通抓斗行车，核心为双起升卷筒、开闭卷筒独立驱动：
两套独立卷扬：起升机构控制抓斗升降，开闭机构控制抓斗开合；
四吊点 V 型钢丝绳布置，抑制抓斗大幅度摆动，投料对位精准；
小车架整体加厚，内置称重传感器，实时称量抓取垃圾重量；
全套电机内置电加热除湿装置，防止高湿环境绝缘击穿。
3. 抓斗（专用五瓣 / 六瓣多瓣抓斗）
斗体材质 16Mn 耐磨钢板，刃口堆焊耐磨合金，抗生活垃圾硬物磨损；
五瓣式（主流）：抓取松散生活垃圾填充率高、搅拌效果好；
铰轴全密封自润滑，防水防腐蚀；斗体闭合间隙小，细小垃圾不撒漏；
额定起重量常见规格：6.3t、8t、10t、12.5t、16t（含抓斗自重）。
4. 三大运行机构重载配置
（1）起升 + 开闭机构（双机构独立）
电机：重载变频电机，F/H 级绝缘，双风机强制持续散热，S3-60% 高接电持续率；
制动：高速 + 低速双重制动器，带磨损自动补偿，断电瞬时抱闸，防止抓斗坠斗；
减速器：全硬齿面重载减速机，抗频繁冲击载荷；
钢丝绳：镀锌防腐钢丝绳，安全系数≥6，配套重级制导绳器，防脱槽。
（2）小车运行、大车运行机构
三合一变频驱动，软启动软停止，减小冲击；电机防潮防腐密封 IP55 以上；大车配缓冲、轨道端部止挡、两车防撞限位。
5. 配套专用结构
封闭式高空操作驾驶室：空调、除湿、防尘、防爆玻璃，全景俯视垃圾池；配主副操作手柄、称重显示屏、故障监控屏；
电缆滑线 / 电缆卷筒：防腐绝缘电缆，防腐蚀气体老化；
整机走道、爬梯全封闭防护栏杆，防腐镀锌处理。
四、电气与智能控制系统（电厂自动化标配）
控制架构：PLC + 工业触摸屏 + 变频联动，支持半自动 / 全自动运行；
核心智能功能
实时称重、数据存储、日投料报表上传中控室；
绝对值编码器三维定位，自动记忆堆料分区、炉投料口坐标；
双机防撞联锁，两台垃圾吊运行区域互锁；
抓斗防摆控制、自动搅拌、自动投料无人模式；
防潮防腐电气设计
电控柜内置除湿加热器，柜体密封 IP54；所有接线端子防腐处理，电缆耐酸碱腐蚀；整机绝缘监测、接地保护。
五、多重专属安全防护（焚烧厂强制标配）
起升保护：上升极限、下降深度双重限位，断绳保护、抓斗防坠落；
载荷保护：超载限制器，1.1 倍额定声光报警、1.25 倍切断起升；
行程防护：大车两端缓冲止挡、两车红外防撞、坑壁防碰撞限位；
环境安全：整机风速监测、紧急停止、驾驶室急停；
防腐安全：金属结构定期防腐监测，电机、制动器防潮加热；
联锁保护：抓斗未闭合禁止起升、大车小车高速靠近自动减速。
主流标准技术参数示例（10t-A7 垃圾吊）
额定起重量：10t（含抓斗自重）
垃圾坑跨度：18m/21m/24m（匹配料池宽度）
起升高度：22m～26m（深坑专用大起升高度）
起升速度：重载 10m/min，轻载 18m/min；抓斗开闭独立调速
小车运行速度：25m/min；大车运行速度 30m/min
工作级别：整机 A7，机构 M7
抓斗形式：五瓣多瓣抓斗，容积 4～6m³
控制方式：驾驶室手动 + 半自动自动投料
防护等级：电机 IP55，电控柜 IP54，带除湿加热
配套功能：在线称重、双机防撞、故障远程上传、自动搅拌堆料
江西九江行车行吊生产厂家选型核心要点
日处理≥500 吨焚烧主线垃圾吊严禁选用 A6 及以下，必须 A7；小型应急 / 备用可 A6；
起升高度根据垃圾坑深度加大预留，深坑优先 24m 以上起升行程；
必须配置双卷扬、四绳防摆抓斗、在线称重、双机防撞；
全部电机、电气设备带防潮除湿装置，金属结构重防腐；
两台设备一用一备，避免单台故障造成全厂断料停机。
