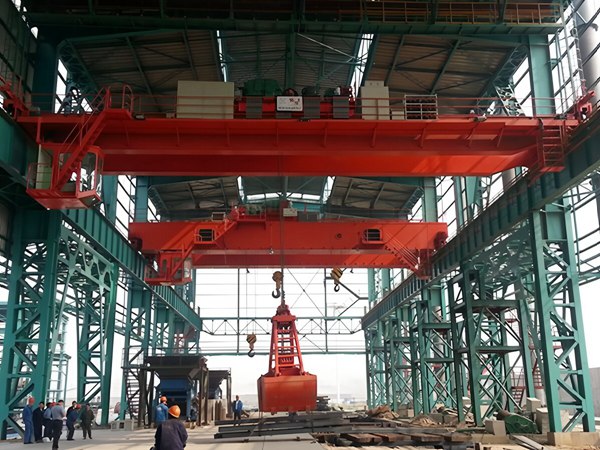

抓斗行吊区别于普通吊钩行车，核心多一套抓斗开闭卷扬机构，依靠两套独立钢丝绳系统配合，实现抓斗下放、抓取散料、提升、卸料全流程，主流分为四绳抓斗行吊（工业 / 码头散货通用）、双绳抓斗两类，下面安徽铜陵行车行吊销售厂家以最常用四绳抓斗行车讲解。
一、整机结构组成（原理基础）
起升卷扬系统（支撑绳）
两根支撑钢丝绳，承担抓斗 + 物料全部自重，负责抓斗整体升降。
开闭卷扬系统（开闭绳）
另外两根独立钢丝绳，控制抓斗斗瓣张开、闭合，实现挖料、卸料。
起重小车
集成两套卷扬、滑轮组，可沿主梁横向移动；大车带动整机沿厂房轨道纵向行走。
抓斗本体
由上承梁、下承梁、斗瓣、滑轮、撑杆组成，依靠上下承梁相对位移完成开合。
同步电气控制系统
两套卷扬变频联动，控制支撑绳、开闭绳同步 / 差速动作，防止抓斗倾斜、撒料。
二、核心动作原理：靠两组钢丝绳差速控制开合
1. 抓斗张开（卸料状态）
支撑卷扬制动锁死，支撑绳长度不变；
开闭卷扬下放，开闭绳持续放长；
抓斗上承梁跟着开闭绳向下滑动，撑杆撑开两侧斗瓣，斗口完全打开，物料自然掉落完成卸料。
2. 下放落料、准备取料
支撑绳、开闭卷扬同步匀速下放，两根绳索放绳速度一致，抓斗保持张开状态平稳落到料堆表面。
3. 抓取物料（闭斗装料）
支撑绳保持松弛、仅轻轻托住抓斗自重；
开闭卷扬收紧，开闭绳向上提拉上承梁；
上下承梁相互靠近，撑杆拉动两侧斗瓣向内合拢，扎进料堆内部，把矿石、砂石、煤粉包裹在斗内；
斗瓣完全闭合后，两套卷扬同步收紧，支撑绳承受全部载荷，抓斗带料上升。
4. 带料转运
起升到位后，大车、小车移动，全程两套卷扬同步制动，支撑绳承载物料，开闭绳保持拉紧锁住斗瓣，不会自动张开撒料。
5. 定点卸料重复循环
移动至料仓、卡车、料堆上方，锁死支撑绳，单独下放开闭绳，斗瓣再次张开卸料，完成一次完整作业循环。
三、四绳抓斗同步控制逻辑（关键）
同步运行：上升、下降空载 / 带料时，起升、开闭卷扬同速收放，抓斗开合角度不变；
差速运行：仅开闭绳单独收放，支撑绳不动，实现斗瓣开合；
安全联锁：两套卷扬设置力矩、限位保护，开闭绳拉力不足时系统报警，防止抓斗中途张开漏料。
四、双绳抓斗简易原理（小型轻型抓斗行车）
仅一套卷扬，一根钢丝绳同时穿过支撑与开闭滑轮，依靠料堆阻力实现开合：
下放抓斗，斗瓣靠自重张开压在料堆；
向上起升时，下承梁被物料顶住，钢丝绳拉动上承梁合拢斗瓣；
缺点：抓取力弱、易撒料，仅适合粮食、干砂等轻质散料，重载矿石、渣土多用四绳结构。
五、整机行走作业联动原理
大车机构：整台行车沿厂房轨道纵向移动，实现料场长距离取料、装车；
小车机构：沿主梁横向短距离对位，精准对准料堆、料斗、运输车；
三套机构（起升、小车、大车）可变频联动，实现一边行走一边微调高度，连续堆垛倒料，大幅提升散货吞吐效率。
六、配套辅助系统工作逻辑
称重系统：卷扬拉力传感器实时测算抓取物料重量，定量装车；
限位保护：起升上下限位、小车大车行程限位，防止冲顶、撞轨；
防摆控制系统：通过电机变频调速抑制抓斗摆动，减少撒料、提升对位精度；
除尘抑尘装置：抓斗卸料时同步启动喷淋，解决散料扬尘问题。
安徽铜陵行车行吊生产厂家一句话总结核心原理：依靠两套独立卷扬钢丝绳，同步动作实现抓斗整体升降，差速动作控制斗瓣开合，配合大车、小车行走，完成散料自动挖掘、搬运、卸料连续作业。
