福建泉州行车行吊销售厂家桥式起重机完整选型关键尺寸参数（通用 + 垃圾焚烧厂抓斗桥吊专用）
分为五大类：跨度参数、高度尺寸、整机外形限界、小车机构尺寸、轨道安装配套尺寸，同时标注垃圾吊特殊要求。
一、主跨度系列（最核心选型参数）
1. 有效跨度 Lk（轨距）
定义：大车两条钢轨中心线之间距离，厂房 / 垃圾池固定，不可随意更改。
通用车间桥吊标准跨度：7.5m、10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m
垃圾焚烧厂垃圾吊常用跨度：18m、21m、24m、27m、30m
选型要点：
Lk 由厂房混凝土立柱、垃圾池墙体净宽决定；
抓斗垃圾吊需预留两侧抓斗避让空间，不能紧贴池壁；
跨度越大，主梁截面、自重、轮压同步增大，厂房基础需复核。
2. 大车总基距 B（两端梁车轮中心距离）
作用：控制整机横向稳定、减小轮压、防侧翻；
常规取值：B=(0.4～0.65) Lk；大吨位、抓斗高频冲击工况取偏大值；
垃圾吊强制加大基距，抵消抓斗摆动带来的横向偏载。
二、高度类尺寸（起升 + 整机高度限界）
1. 额定起升高度 H
吊钩 / 抓斗最低底面到大车轨道顶面垂直距离，分两种：
单梁吊钩桥吊：H=6m、9m、12m、16m
垃圾焚烧抓斗桥吊（深坑）：H=20m、22m、24m、26m、28m
选型控制：
必须满足：最高堆料高度 + 抓斗自身高度 + 安全避让余量 ≥ 起升高度；
坑底到炉投料口高差大，垃圾吊起升高度远大于普通车间行车。
双主梁大吨位、A7 垃圾吊主梁加高，整机高度更高；
厂房净高不足时需降低主梁高度、选用矮型小车。
3. 轨上高度、轨下极限尺寸
轨上：小车顶部到屋面预留≥150mm 检修安全间隙；
轨下最低点：吊钩上升到上限后，吊钩底面到轨道顶面高度，避免撞大车。
三、横向外形限界尺寸（左右避让立柱 / 墙体）
1. 大车总宽度 W（整机最外侧车轮外缘总宽）+两侧端梁外伸宽度
厂房两侧立柱内侧净距必须大于大车总宽度，否则运行撞柱。
2. 小车横向行程（有效左右工作宽度）
小车轮外侧至主梁端梁内侧预留安全距离≥100mm；
垃圾吊：小车左右极限位置，抓斗距离垃圾池内壁≥500mm 防碰撞。
3. 主梁两侧外悬量
双主梁两梁中心距：常规 1.0～1.6m，吨位越大中心距越宽，提升横向稳定。
四、小车机构关键尺寸（抓斗桥吊重点）
小车轨距：小车两轮轨道中心距，双梁桥吊标准 1.1m/1.3m/1.5m；
小车总宽、总长：影响最小回转避让空间；
抓斗闭合 / 张开外形尺寸
五瓣抓斗张开最大外径、斗体高度，选型必须校核：
抓斗完全张开时，不磕碰垃圾池隔墙、投料漏斗；
卷扬中心高度、钢丝绳卷筒长度
深坑垃圾吊起升行程大，卷筒加长，小车整体加高。
五、轨道与大车安装配套尺寸
大车轨道型号
5t/10t：QU70；16t/20t：QU80；30t 及以上、垃圾吊：QU100/QU120；
轨道顶面至牛腿顶面高度、轨道压板安装空间；
大车车轮轮距、轮压分布尺寸，用于厂房牛腿、混凝土梁承载力验算；
轨道两端缓冲止挡安装预留长度：≥1.5m 缓冲避让区。
六、安全避让余量（强制尺寸标准，选型必加）
上部竖向：小车顶部至屋架下弦 ≥100～150mm；
两侧横向：大车端部至厂房立柱 ≥100mm；抓斗至墙体≥500mm；
下部竖向：抓斗下放至最低位，坑底预留≥300mm 安全距离；
行程限位缓冲段：大车两端各留 1.2～2m 减速缓冲距离。

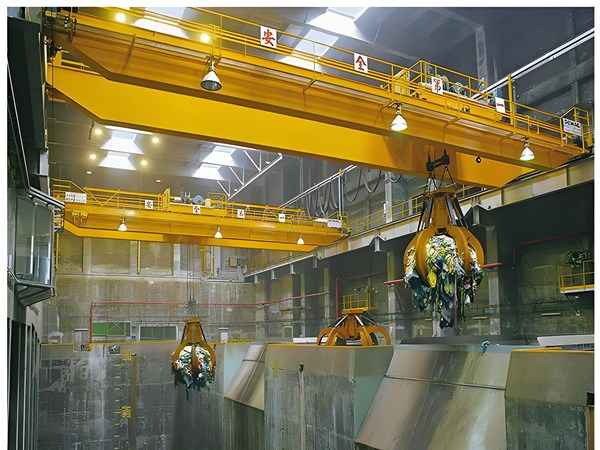

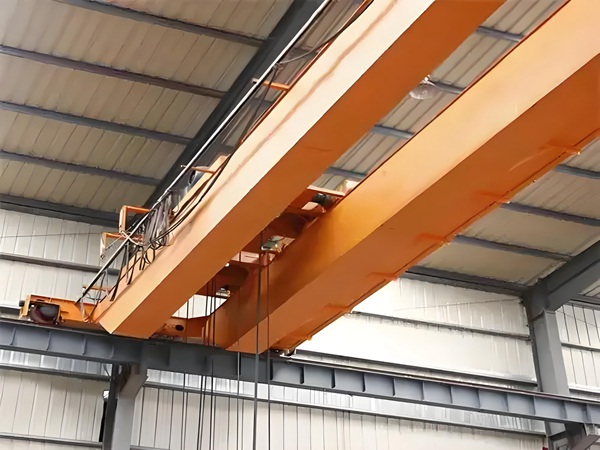

七、垃圾焚烧厂抓斗桥式吊特殊尺寸要求（区别普通行车）
超大起升高度 22m+，匹配深垃圾储坑；
大车基距加宽 20%，抵御抓斗频繁摆动偏载；
小车行程两端加大避让距离，防止抓斗撞击池壁；
抓斗张开外径、斗容尺寸匹配垃圾卸料量与投料斗口径；
驾驶室悬挑尺寸：俯视全覆盖料池，无视觉盲区。
八、选型尺寸校核顺序（现场实操流程）
实测厂房 / 垃圾池净宽 → 确定主梁跨度 Lk；
实测屋面下弦净高 → 校核整机总高度；
实测垃圾坑深度、堆料高度 → 选定额定起升高度 H；
测量两侧立柱间距 → 校核大车总宽度不撞柱；
根据吨位、冲击工况确定大车基距、主梁中心距；
核算小车行程、抓斗外形，预留墙体安全间隙；
匹配轨道型号、轮距、牛腿承载尺寸，完成全套尺寸定型。

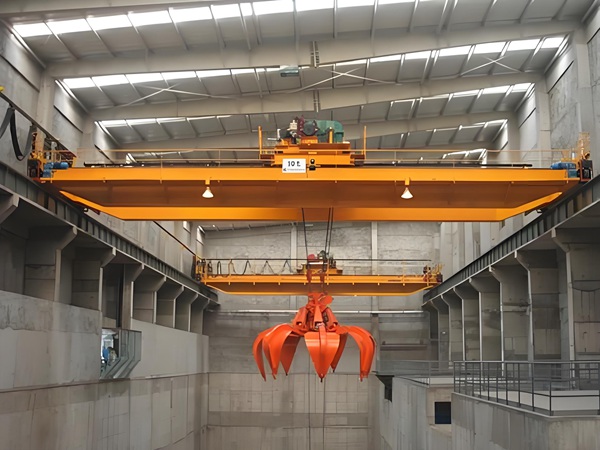

福建泉州行车行吊生产厂家常用参数简表示例（10t A7 垃圾抓斗桥吊）
跨度 Lk：24m
起升高度 H：24m
大车基距 B：12.5m
大车总宽度：25.8m
主梁中心距：1.3m
抓斗张开最大外径：3.2m
整机轨上高度：3.65m
大车轨道：QU100
两侧抓斗避让池壁余量：600mm
